东芝TC9590XBG HDMI转MIPCSI,支持HDMI 1.4,成熟批量产品

2024-07-12

한어Русский языкEnglishFrançaisIndonesianSanskrit日本語DeutschPortuguêsΕλληνικάespañolItalianoSuomalainenLatina

TC9590XBG描述:

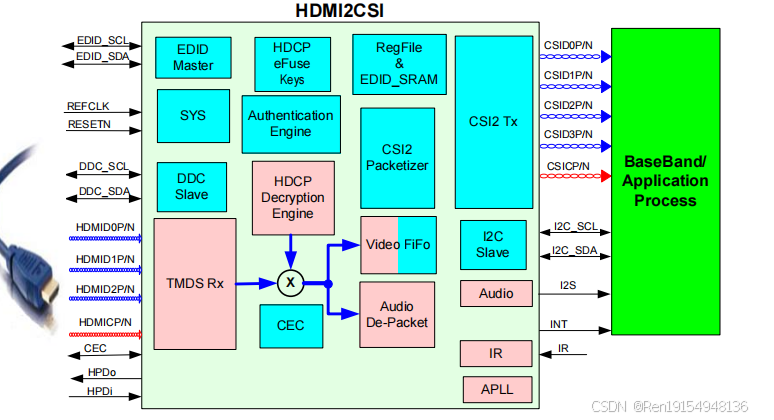

HDMI-RX到MIPI CSI2-TX(H2C)是一个桥接设备,可以将HDMI流转换为MIPI CSI- 2 TX,用于汽车应用。为汽车应用设计的当前和下一代应用处理器芯片,除了为摄像机输入的CSI-2外,没有视频流输入端口。H2C接收HDMI输入,并转换为CSI-2,看起来像一个摄像机输入。

HDMI-RX接口:

HDMI 1.4 -视频格式支持(高达1080P @60fps)

RGB,YCbCr444:24-bpp(每像素位)@60fps

YCbCr422 24-bpp @60fps

交错视频支持

限制: YCbCr422 16-bpp交错视频格式不被支持。-音频支持

内部音频PLL跟踪ACR包传输的N/CTS值。- 3D支持-支持HDCP - DDC支持- EDID支持

版本,修订1(2000年2月9日)

前128字节(EDID 1.3结构)

第一个E-EDID扩展: 128字节的CEA扩展版本3(指定在CEA-861-D)

嵌入式1k字节SRAM(EDID_SRAM)-最大HDMI时钟速度: 165MHz

不支持音频返回路径和HDMI以太网通道

CSI-2 TX接口:

MIPI兼容CSI-2(版本1.01版本0.04-2009年4月2日)

支持每个数据通道高达1Gbps-视频,音频和信息帧数据可以通过MIPI CSI-2传输

支持最多4个数据通道

IIC从属接口:

支持正常(100 KHz)和快速模式(400 KHz)

支持超快模式(2MHz)

配置所有H2C内部寄存器

音频输出接口:

I2S或TDM音频接口可用(针多路复用)I2S音频接口

立体声数据的单数据通道

支持主时钟模式只有

支持16、18、20或24位数据(依赖于HDMI输入流)

支持左或右证明MSB第一

支持32位宽时隙只有

输出音频过采样时钟(256fs)

TDM(时分多路)音频接口:

固定到8通道(取决于HDMI输入流)

支持32位宽时槽只有

支持主时钟模式只有

支持16、18、20或24位PCM音频数据字(取决于HDMI输入流)

输出音频过采样时钟(256fs)

典型操作期间的功耗:

720 P:0.48W

1080 P30fps:0.48 W

1080 P60fps:0.54 W
